Расчет комбинированной панели (сэндвич-профиль + утеплитель) выполнен в предположении работы профиля как однопролетной балки, шарнирно опирающейся на элементы каркаса согласно СНиП II-23-81* (Стальные конструкции) и воспринимающей равномерно-распределенную нагрузку. Горизонтальная нагрузка — ветровая; вертикальная — собственный вес конструкции и вес вышележащих элементов оконных заполнений согласно СНиП 2.01.07-85* (Нагрузки и воздействия). Предельная ветровая нагрузка принимается по условиям прочности и допускаемого прогиба L/150 для МП СП-150х595 и L/100 для МП СП-100х595. Подробнее смотрите «Рекомендации по проектированию».

Cэндвич-профиль изготавливается из покрытого полимером оцинкованного стального листа марки 08ПС ГОСТ 9045-93 с пределом текучести 230 МПа и марки RAGAL 350S EN 10141 (RAUTARUUKKI Oy — Финляндия) с пределом текучести 350 МПа.

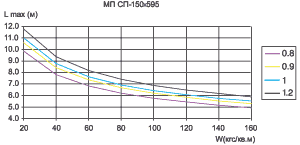

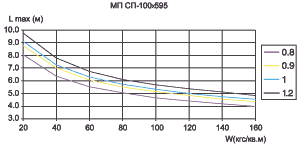

Рекомендуемый шаг стоек каркаса для сэндвич-профилей
в зависимости от ветровой нагрузки и толщины листа профиля:

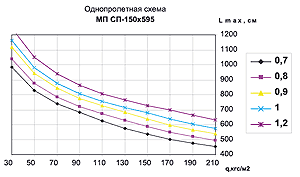

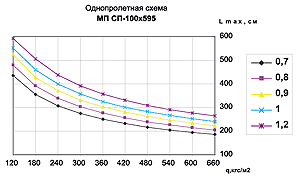

Рекомендуемый шаг прогонов кровли для сэндвич-профилей
в зависимости от снеговой и ветровой нагрузки и толщины листа профиля:





Расчетные характеристики сэндвич-профилей



Обозначение t, мм Пл. сеч. А,
см2
Масса 1 м дли-
ны,
кг
Справочные величины
по х-х на 1 м ширины
по оси 1-1 по оси 2-2
Момент
инер-
ции Jx, см4
Момент сопрот. Wх,см3
Радиус
инер-
ции iх, см
Момент
инер-
ции Jx,
см4
Момент сопрот. Wх,
см3
Рад.
инер-
ции iх,
см
МП СП-100х­595
МП СПН-100х­595
0.8 7.2 6.0 106.9 15.3 2.97 122.7 17.0 3.53
0.9 8.1 6.7 153.1 18.3 3.37 139.8 19.0 3.51
1.0 9.0 7.4 169.7 21.5 3.37 157.1 21.2 3.49
1.2 10.8 8.9 202.9 28.7 3.37 192.6 25.5 3.45
МП СП-150х­595
МП СПН-150х­595
0.8 8.0 6.7 298.5 28.6 4.71 326.7 30.7 5.40
0.9 9.0 7.5 406.7 33.8 5.21 372.2 34.6 5.38
1.0 10.0 8.3 451.1 39.2 5.21 418.5 38.5 5.36
1.2 12.0 9.8 539.5 51.3 5.21 512.9 46.5 5.32

Обознач. t, мм
Пл. се-
чения А, см2
Масса 1 м длины,
кг
Справочные величины
по y-y на 1 м ширины
Масса 1 м2, кг Ширина заготовки, мм
Момент инерции Jy, см4 Момент сопрот.
Радиус
инерции iy,
см
МП СП-100х­595
МП СПН-100х­595
0.8 7.2 6.0 5616 131.3 22.4 10.1 900
0.9 8.1 6.7 6402 149.7 22.5 11.3 900
1.0 9.0 7.4 7202 168.2 22.5 12.1 900
1.2 10.8 8.9 8850 207.2 22.7 14.9 900
МП СП-150х­595
МП СПН-150х­595
0.8 8.0 6.7 6040 137.5 22.5 11.3 1000
0.9 9.0 7.5 6887 156.8 22.6 12.6 1000
1.0 10.0 8.3 7753 176.8 22.7 13.9 1000
1.2 12.0 9.8 9539 218.1 22.9 16.5 1000



Cопротивление теплопередаче наружных стен из панелей различного конструктивного решения



Номер варианта, эскиз Геометрические
характеристики
Приведенное сопротивление теплопередаче конструкции при расчетном коэффициенте теплопроводности материала утепляющего
Ширина профиля Толщина металла

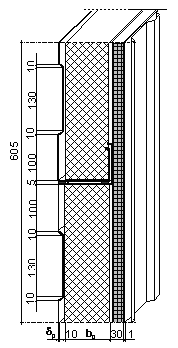

Вариант А
150 0,8 3,42
150 1,0 3,22
100 0,8 2,67
100 1,0 2,41

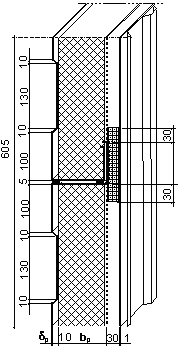

Вариант B


150 0,8 2,65
150 1,0 2,60
100 0,8 2,11
100 1,0 2,00



Требования к изоляции и уплотнителям

Глубина сэндвич-профиля выбирается на основании теплотехнического расчета для конкретного типа здания и района строительства (см. «Рекомендации по проектированию»). Для предотвращения попадания пара и влаги внутрь сэнвича, что может привести не только к ухудшению изоляционных свойств минваты, но и к ее разрушению, рекомендуются уплотнители, апробированные на строительных объектах России. В горизонтальный стык между сэндвичами укладываются два уплотнителя сэндвича горизонтальных УПСГ из пенополиэтилена ППЭ. В стыке между сэндвичем и колонной используется уплотнитель колонна-сэндвич УПКС из ППЭ, повторяющий ломаный контур стенки профиля. В вертикальном стыке, образованном двумя смонтированными на одной отметке сэндвичами, изнутри по всему периметру стыка приклеивается уплотнительная алюминиевая клейкая лента УПАКЛ. Между цоколем и начальным сэндвич-профилем используется уплотнитель цоколя УПСЦ, для снятия мостика холода (в вариантах Б и В) — терморазделяющая полоса УПТП. В перфорированных (акустических) сэндвич-профилях необходимо применение паронепроницаемой пленки для изоляции от влаги изнутри помещения.
